ThinkPad X220のシステムボードを交換した(i7-2620M搭載への道)

ついにこの日がやってきた！

　以前の記事で、｢コスパ悪くない？｣的なコメントをしておきながら、
ちゃっかり注文してしまいました。

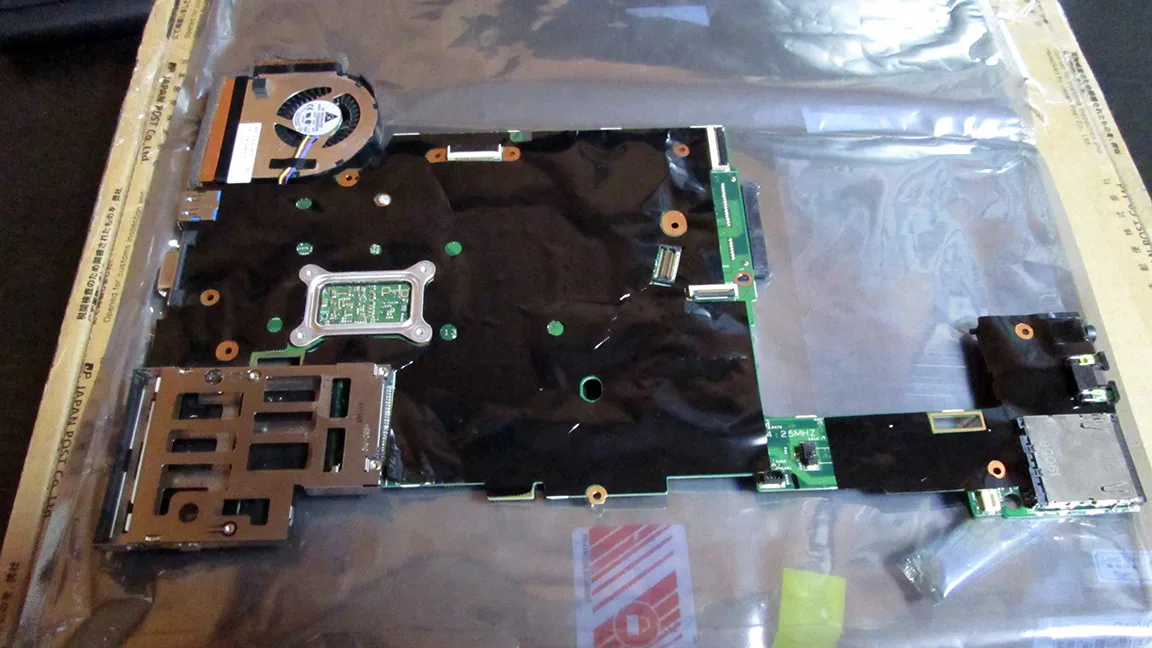

モノは、Core i7-2620Mが載った、FRU:04W0684。
なんと中東から届きました。

リファビッシュ品です。

　見た目には特に問題ありません。当然ですが…

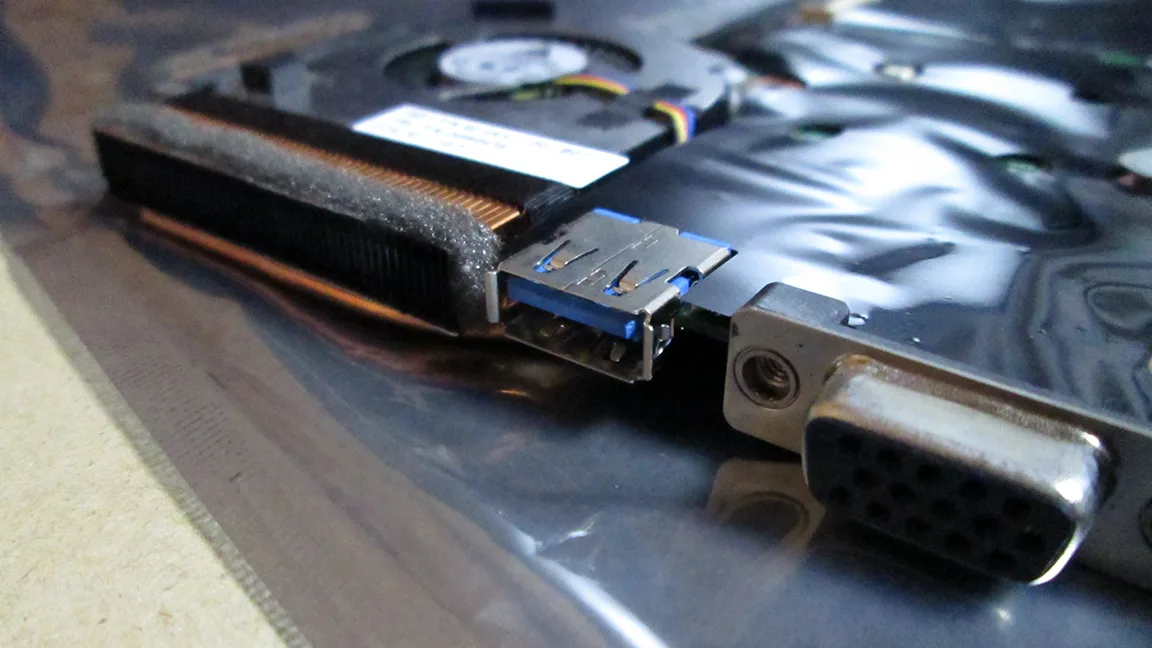

　X220は通常だとUSB3.0ポートは装備してませんが、
i7モデルだけは特別で、クーラー排気口の横に
1ポート備えています。
USB3.0コントローラーはRenesas製。

～交換中～　※写真を撮り忘れたため手抜き

　手順は保守マニュアルを見れば楽勝です。
上半身まで外さないといけませんが、ネジ数もX200の頃からは減ってます。
保守面でも進化してるなと感じます。外す部品も減ったし。

　さて交換終了。無事に電源も入りました。

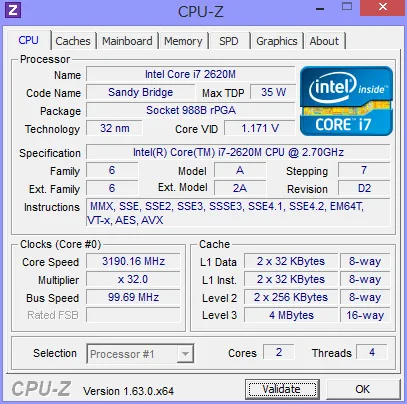

CPU-Zで念のためみてみます。

X220にもi7がようやく

　問題ありませんね。
あとはWEIを取ってみたいと思います。

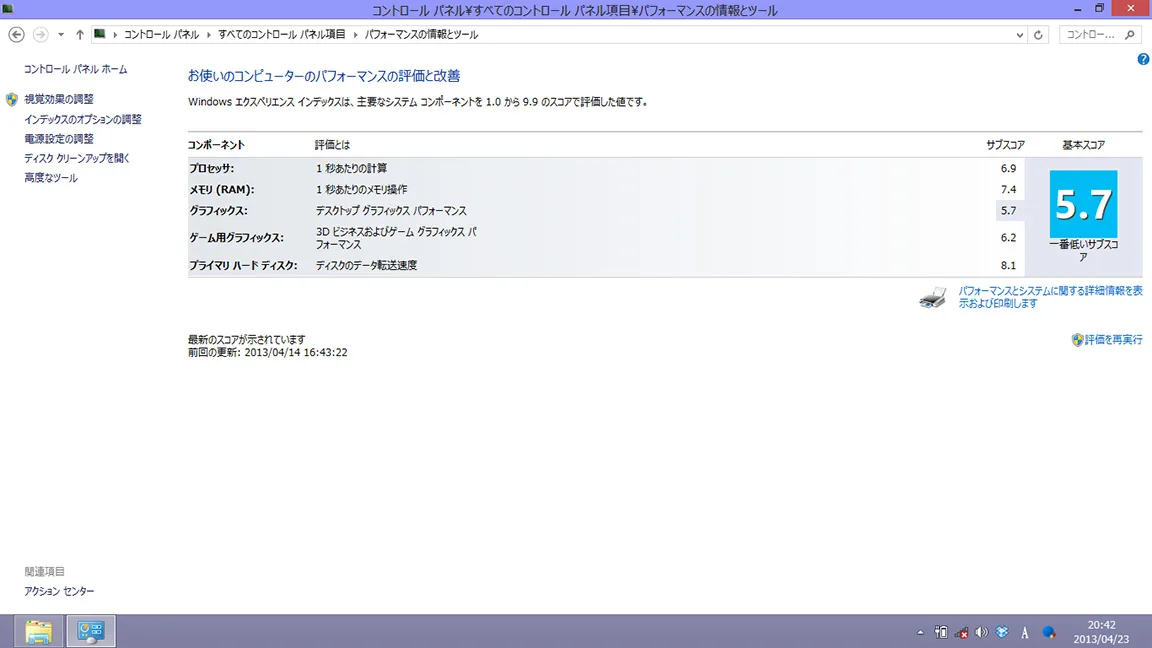

　ちなみに前載ってたi5-2410Mの頃は、こんな感じ。

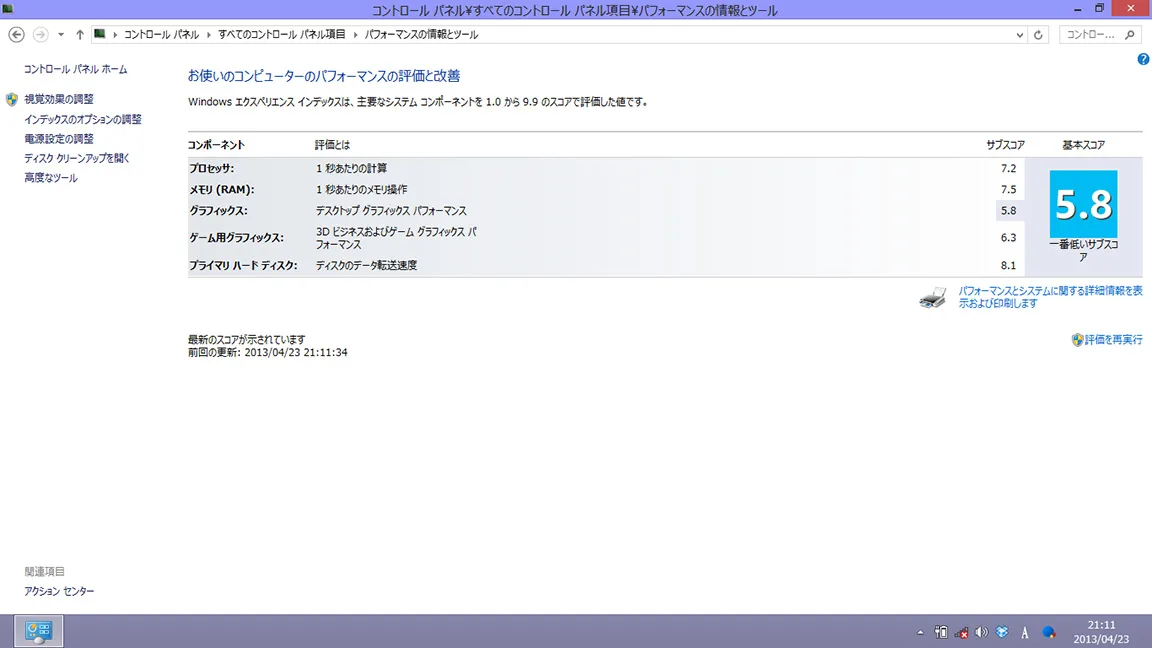

　これがi7-2620Mになると、こんな感じに。

順当なパワーアップです

　CPUはもちろん、クロックも向上したGPUも性能が少し上がっています。
この辺は体感に出てくる程度じゃないかもしれませんが、
まあそれよりUSB3.0ポートがついて現代的スペックになったので、
よしとしましょう。

いい買い物でした。

[補足]
　今回もそうでしたが、
保守部品あがりのシステムボードを購入した場合
シリアル番号やマシン番号、UUID（個体の識別番号）がボードに書き込まれておらず、
起動時にエラーになります。
この場合、｢ThinkPad　保守用ディスケット｣という特殊なプログラムを使って
新しく書き込んであげないといけません。

このプログラムはネットを探すと出てきます。
あえてここでは紹介しませんので、がんばって探してみてください。
ThinkPad Maintenance Disketteとか検索するといいかも
